Устройство для сверления УДС-8.00.000

Назначение

Устройство для сверления отверстий под давлением (далее - устройство) предназначено для сверления отверстий в трубопроводах, находящихся под давлением 2….3,5 МПа через задвижку ЗКС-25-160 для врезки узла отбора давления.

Технические характеристики

Диаметр отверстия - 8мм.

Давление в трубе - 2…3,5 МПа.

Время сверления отверстий при толщине трубы 12мм - 4…6 мин.

Привод ручной.

Применяемая арматура - задвижка клиновая ЗКС-25-160.

Масса -2кг.

Устройство и принцип действия

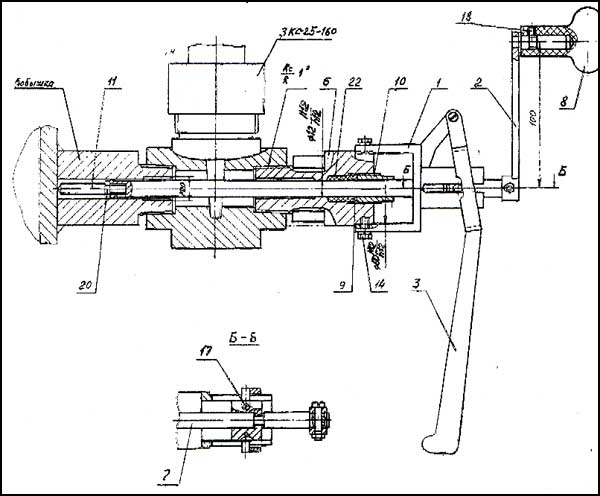

Устройство (рис.1) представляет собой приспособление, состоящие из корпуса 6 с трубной конической резьбой 1, штока 7 со сверлом 11, рычаг 3, рукоятки 2. Шток 7 уплотняется сальниковой набивкой и нажимной гайкой 10 через шайбу 9.

В качестве уплотнения применяется сальниковая набивка из терморасширенного графита, обеспечивающего надежную герметичность уплотнения штока.

Применение арматуры ЗКС-25-160 с трубной конической резьбой 1 обеспечивает надежную герметичность соединения.

Сверление отверстия производится через приваренную к трубе бобышку и задвижку ЗКС-25-160 вращением рукоятки 2 в правую сторону (по часовой стрелке) с подачей на шток 7 через рычаг 3 с усилием -1…1,5 кГс.
