Трубоотрезные машины RSG / RSG Ex / RDG немецкой компании FEIN

Трубоотрезные машины RSG / RSG Ex / RDG

Труборез FEIN Труборезы FEIN, орбитальной холодной резки могут применяться во время укладки труб и ремонта трубопровода. В зависимости от выбора инструмента может быть выполнен ровный разделительный рез или V- и U- образные фаски под сварку, без дополнительной очистки поверхности. Труборезы FEIN способны резать трубы диаметром от 250 до 3000 мм и толщиной стенки до 68 мм. Уже в 1925 году компания FEIN выпустила первый труборез. Труборезы FEIN применяются:
  • на атомных и электростанциях;
  • нефтепереработке и нефтехимии;
  • водоснабжении и газоснабжении;
  • работах на трубопроводе.

Существуют труборезы FEIN с трехфазными электромоторами и пневмомоторами. Трехфазные моторы с универсальной областью применения взрывобезопасные и защищенные от влаги (версия EExe||T3). При имеющемся конструктивном решении ни колеса ни натяжные цепи не оставляют отметин на поверхности трубы. Таким образом, труборезы FEIN применимы и для работы с трубами высокого давления. Для различного рабочего материала имеются различные пильные полотна и фрезы. Закрепление трубореза по диаметру трубы осуществляется двумя цепями, которые соединяются на уровне различных звеньев в зависимости от диаметра трубы. Потребность в свободном пространстве для трубореза FEIN минимальна. Предлагаются два различных типа передачи и соответственно две скорости реза машин. Если проводятся профильные или прямые резы труб с большой толщиной стенки, мы рекомендуем нашу пневматическую смазочно-охлаждающую систему с двумя распыляющими соплами.

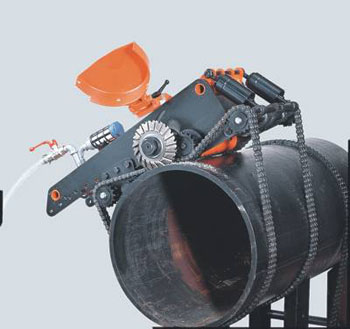

Труборез FEIN Труборез FEIN

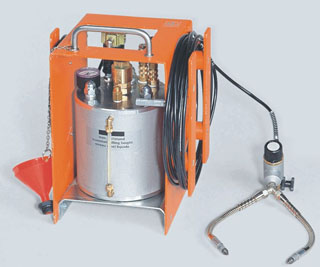

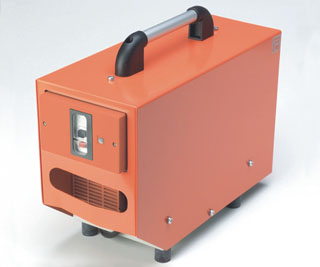

смазочно-охлаждающая система компрессор

Принадлежности для трубоотрезной машины: фрезы, компрессор и аппарат СОС включающий емкость для эмульсии и клапан для регулировки подачи жидкости, коммутирующая коробка, разъемы, отрезок цепи (выбирается по таблице). Расход воздуха для пневмомашины – 2 норм. куб. м., с рабочим давлением 6 бар. Длина цепи зависит от диаметра трубы. Отдельное звено цепи соединено съемным болтом и предохраняющим кольцом. Монтаж звеньев цепи. После того как база опорных катков установлена на конкретный диаметр трубы, цепи, скрепленные шпильками, натягиваются при помощи двух муфт. Необходимо точно соблюдать инструкцию по монтажу цепей. В целях избежания защемления пильного полотна, мы рекомендуем вставлять расщепляющие клинья в разрез время от времени.

Труборезы фирмы FEIN

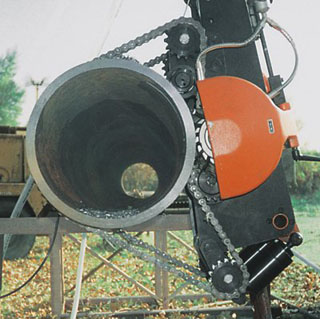

Труборез с электрическим приводом RSG Ex 18a

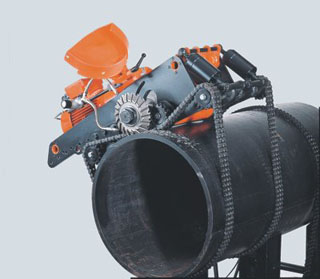

Труборез с электрическим приводом RSG Ex 18b
Труборез с электрическим приводом RSG Ex 18a Труборез с электрическим приводом RSG Ex 18b

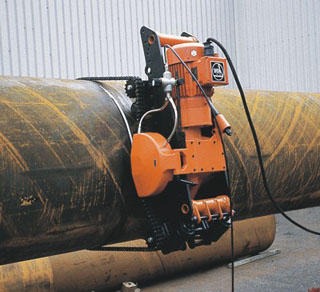

Труборез с электрическим приводом RSG 18a

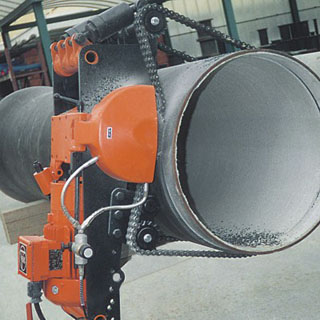

Труборез с электрическим приводом RSG 18b
Труборез с электрическим приводом RSG 18a Труборез с электрическим приводом RSG 18b

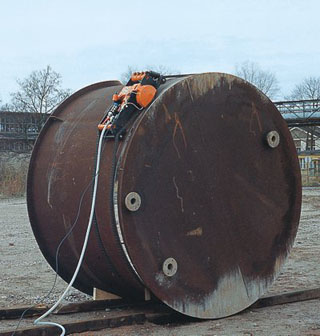

Труборез с пневматическим приводом RDG 18-3a
Труборез с пневматическим приводом RDG 18-3a
Труборез с пневматическим приводом RDG 18-3a Труборез с пневматическим приводом RDG 18-3a

Труборезы FEIN и принадлежности к ним

Наименование Номер заказа Примечания
Труборезы с электромотором 400 В, 50 Гц, 3~
RSG Ex 18 a, стандартная комплектация (1) 3 60 06 мотор (тип ЕЕхеllТ3)
RSG Ex 18 a Set I, стандартная комплектация (1), включая 13 цепей, 1 V - образная фреза 160 мм. 3 60 06 Set мотор (тип ЕЕхеllТ3)
RSG Ex 18 b, стандартная комплектация (1) 3 60 07 мотор (тип ЕЕхеllТ3)
RSG Ex 18 b Set II, стандартная комплектация (1), включая 8 цепей, 1 V - образная фреза 160 мм. 3 60 07 Set мотор (тип ЕЕхеllТ3)
RSG 18 a, стандартная комплектация (2) 3 60 09
RSG 18 b, стандартная комплектация (2) 3 60 10
Труборезы с пневмомотором, рабочее давление 6 бар
RDG 18-3a, в комплекте (3) 5 60 23
RDG 18-3b, в комплекте (3) 5 60 24
Профильные фрезы
V-образная форма, HSS
Диаметр 160 мм, макс. глубина реза 25 мм 6 35 08 081 00 9 для всех видов стали и чугуна
Диаметр 180 мм, макс. глубина реза 35 мм 6 35 08 085 00 8 для всех видов стали и чугуна
U-образная форма, HSS
Диаметр 160 мм, макс. глубина реза 25 мм 6 35 08 089 00 7 для всех видов стали и чугуна
Принадлежности
Цепной участок (10 звеньев по 63,5 мм) 3 02 31 0 подбор по таблице
Половинные звенья (по 31,75 мм) 3 02 31 0 подбор по таблице
Пальцы 3 02 17 2
Стопорные кольца 4 26 34 0
Клинья неискрящие 6 33 05 0
Смазочно-Охлаждающая Система (СОС) 9 12 01 002 00 4
Плита для крепления сдвоенного клапана 3 24 33 027 01 7
Соединительная муфта для пневмоверсии 4 11 36 005 01 9
Компрессор для СОС 9 26 01 023 02 3

(1) 1 транспортный контейнер, 1 металлический инструментальный чемоданчик, 1 приводная ручка, 5 не искрящих клиньев, 20 болтов, 20 стопорных колец, 10 звеньев цепи (длиной 31,75 мм), 1 набор ключей, 1 устройство управления с защитным автоматом электродвиг.

(2) 1 транспортный контейнер, 1 металлический инструментальный чемоданчик, 1 приводная ручка, 10 клиньев, 20 болтов, 20 стопорных колец, 10 звеньев цепи (длиной 31,75 мм), 1 набор ключей, 10 метров кабеля, 1 устройство управления с защитным автоматом элек.

(3) 1 транспортный контейнер, 1 металлический инструментальный чемоданчик, 1 приводная ручка, 10 клиньев, 20 болтов, 20 стопорных колец, 10 звеньев цепи (длиной 31,75 мм), 1 набор ключей, 1 масленка, 1 блок воздухоподготовки, 2 транспортировочных ремня.
